一、系統概述
智能變電站輔助系統以“智能感知和智能控制”為核心,通過各種物聯網技術,對全站主要電氣設備、關鍵設備安裝地點以及周?chē)h(huán)境進行全天候狀態監視和智能控制,完成環境、視頻、火災消防、采暖通風、照明、SF6、安全防范、門禁、變壓器、配電、UPS等子系統的數據采集和監控,實現集中管理和一體化集成聯動,為變電站的安全生產提供可靠的保障,從而解決了變電站安全運營的“在控”、“可控”和“易控”等問題。

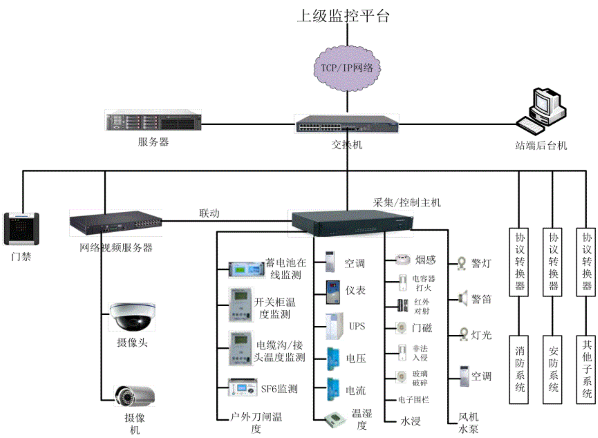

智能變電站輔助系統將各種子系統通過以太網或RS232/485接口進行連接,包括前端的攝像機、各種傳感器、中心機房的存儲設備、服務器等,并通過軟件平臺進行集成和集中監視控制,形成一套輔助系統綜合監控平臺。
二、智能變電站輔助監控系統主要功能
1、視頻監控:
實現整個變電站的實時視頻監控以及對存儲的視音頻信息進行查詢回放。
通過制高點布設全景拼接攝像機,可實現360度/180度監控,與球機關聯,實現自動/手動聯動。
支持視頻巡檢功能,實現對變電所的遠程智能巡視,可以模擬和替代人工巡視。并可對巡視設備進行缺陷標記,并形成巡檢報告。
也可以通過智能圖像識別技術,實現通用行為分析,如區域入侵、穿越圍欄等以及設備狀態分析,如開關分合狀態等。
2、門禁管理:
典型的門禁系統通常由門禁主機、讀卡器、出門按鈕、電鎖組成,通過網絡(luò )將獨立運行的變電站門禁系統集成接入中心平臺,實現在變電站輔助監控平臺上的管理及控制。
門禁系統支持多種門禁開門方式,除傳統的刷卡、密碼、指紋外,還支持調度端遠程開門。
3、動力環境監測:
動力環境可以接入環境數據采集單元,可對變電站進行實時環境數據采集、展示,包括溫濕度數據、SF6/O2濃度數據、水浸報警、紅外對射報警、電子圍欄報警、紅外雙鑒報警、風速風向等數據,實現周界管控、環境監測以及智能控制。
