1、本系統由調度端、遠動終端及專用數據通信通道三部分組成。

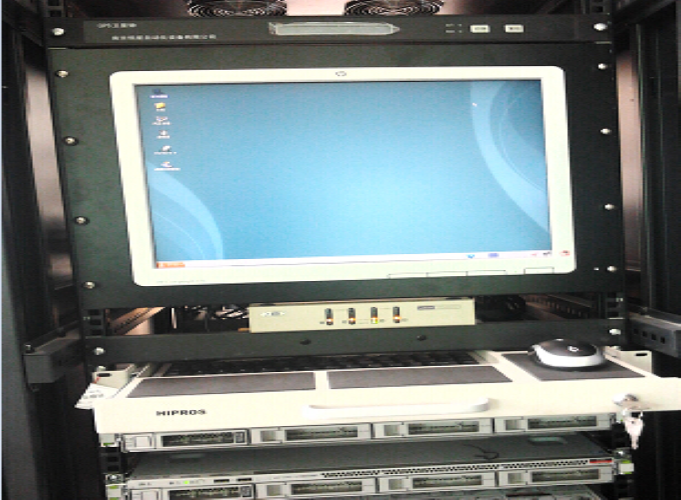

2、電力遠動調度主站系統應采用開放型分布式計算機局域網結構，客戶機/服務器模式，網絡(luò )采用高可靠性的雙以太網，系統采用高容錯能力的“1+N”冗余工作模式，調度主站由前置機、系統服務器、WEB服務器、調度員工作站構成多層次計算機局域網絡(luò )。按功能分別設置電力遠動工作站、信號電源監控工作站、視頻監控工作站，配置打印機、投影儀、維護工作站等，完成調度數據的存儲、打印等功能。調度端設備應兼容沿線開放站的信號電源監控系統及變、配電所綜合自動化系統、對于不能兼容的信號電源監控系統及變、配電所綜合自動化系統的通信層予以改造，同時進行規約轉換。調度主站根據系統要求提供完善的供電系統及UPS等電源設備。遠方監控遠動節點容量按以下提供的數量做充分預留
3、數據通信傳輸通道為通信網絡(luò )通道，其通信速率大于64Kbit/s。系統應采用分布式計算機監控裝置，系統結構形式為1：N集中監控、監測方式，通信規約采用POLLING（IEC-870-5-101或104）規約。系統的設計采用RAS技術，遵循模塊化、分布化、冗余配置原則。
